汕頭市人民政府創建公共機構綠色低碳示范單位項目案例介紹 一、項目背景 在 碳達峰、碳中和 戰略指引下，公共機構是節能降碳的重要示范載體。廣東省出臺多項政策推動公共機構能
一、項目背景
在 “碳達峰、碳中和” 戰略指引下，公共機構是節能降碳的重要示范載體。廣東省出臺多項政策推動公共機構能源節約，汕頭市作為省域副中心城市，提出 “2025 年市級公共機構單位建筑面積能耗較 2020 年降 10%、碳排放降 12%” 的目標。

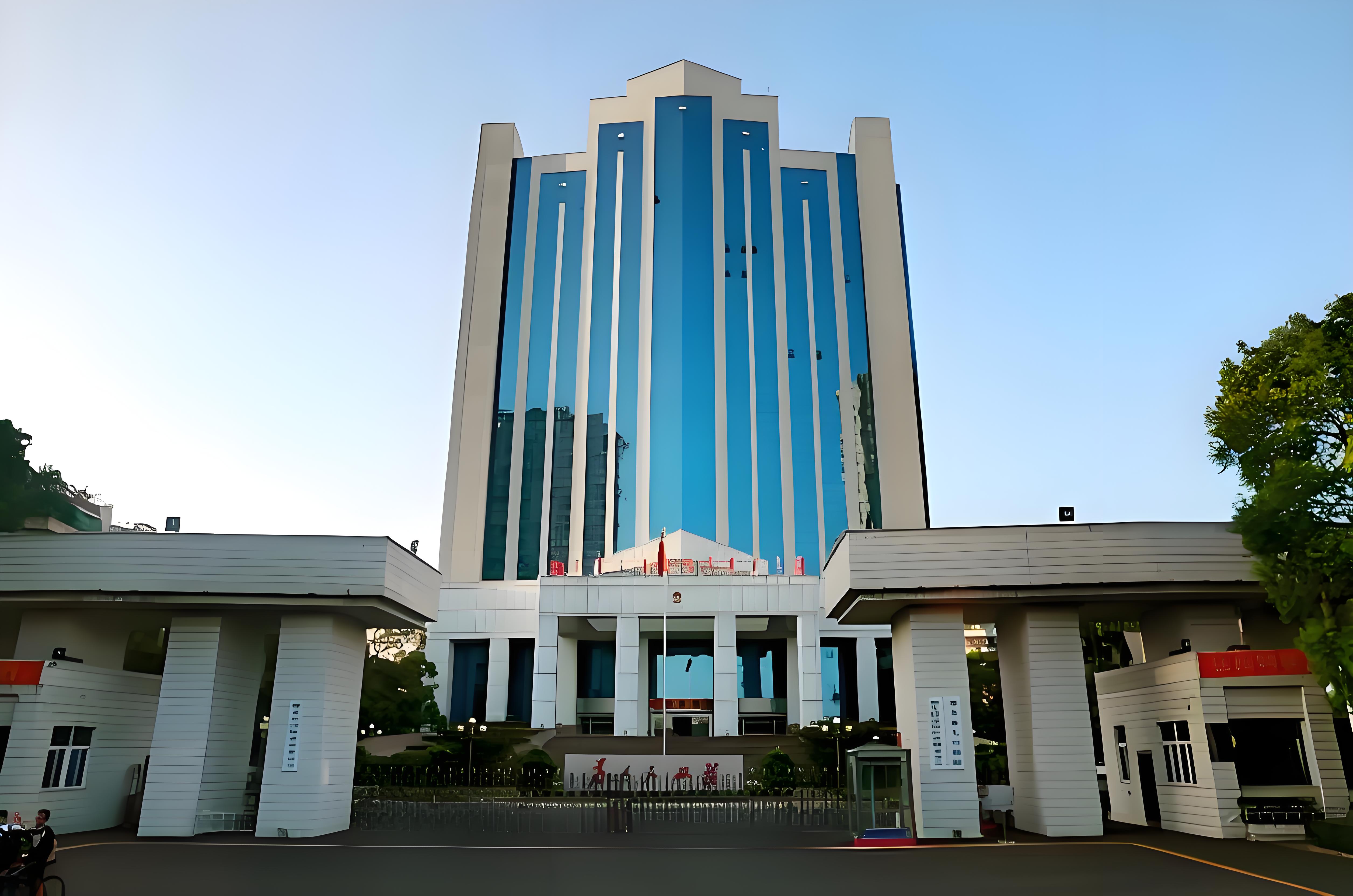

汕頭市人民政府機關大院占地約 8.2 萬平方米，含 12 棟辦公建筑，日常辦公人員約 1200 人。長期以來，空調管理是核心痛點：多臺分體空調采用人工開關，存在 “下班忘關”“空房運行” 問題，空調能耗占總能耗 46%（待機能耗 8%、無效運行 15%）；燈光系統雖能耗占比 19%，但 “長明燈” 問題突出。為此，市政府啟動示范項目，引入廣州派谷 AC360 分體空調控制器構建空調節能體系，輔以 lotus 智能燈控器實現開關控制，接入能源管理系統打造 “空調節能為核心、燈光管理為補充” 的智能模式。
二、項目目標
（一）核心目標：空調節能突破
AC360 控制器與能源管理系統聯動，實現空調能耗較改造前降 30% 以上（待機能耗降 90%、無效運行降 85%）；年減碳 180 噸以上（占總減碳 85%）；空調故障響應從 4 小時縮至 1 小時，運維效率提 70%。
（二）輔助目標：燈光智能開關
lotus 控制器實現 “人 - 時 - 光” 聯動，燈光能耗降 25% 以上；辦公時段自動開、非辦公自動關，特殊場景可臨時觸發，員工滿意度達 85% 以上。
（三）管理與示范目標
構建 “空調 - 燈光” 一體化管控平臺，實現能耗可視化、狀態監控、異常預警；形成可復制方案，為省內公共機構提供 “低成本、高成效” 樣板。
三、項目實施內容（空調節能重點展開）
（一）分體空調節能控制子系統（基于 AC360 控制器）

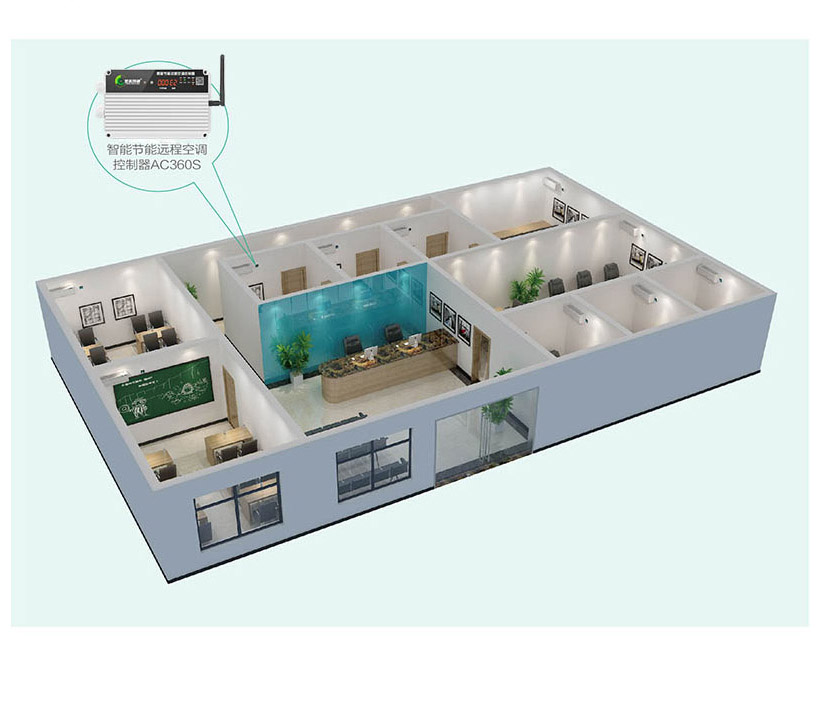

1. AC360 控制器：核心技術支撐
專為公共機構設計，適配大院需求：
• 兼容性：支持格力、美的等 12 個主流品牌，無需換設備，適配多品牌混裝；
• 溫控精度：內置 NTC 傳感器（±0.5℃），每 2 分鐘采溫，識別 0.3℃波動，避免過度調溫；
• 通訊穩定：RS485 無線 + LoRa 技術，傳輸 100 米，副樓（老建筑）加中繼器實現通訊無死角（成功率 99.5%+）；
• 安全容錯：過流 / 過壓 / 過載保護，斷電記憶，預留手動接口，故障不影響辦公。
2. 控制邏輯：以上下班時間為核心
結合 “9:00-12:00、14:00-17:00 辦公，12:00-14:00 午休，節假日休息” 規律，分四大模式：
（1）日常辦公模式
• 預啟動：上班前 1 小時啟動快速制冷 / 制熱，確保辦公時溫度穩定（夏季 26±0.5℃、冬季 20±0.5℃）；
• 動態管控：每 5 分鐘傳溫至系統，分區域調溫 —— 會議室（人員密）夏季≤26℃、冬季≥20℃，獨立辦公室夏季≤27℃、冬季≥19℃，備用辦公室無人則關、有人啟動臨時模式；
• 異常干預：空調運行 30 分鐘溫不變，發預警提示排查。
（2）午休模式
• 非核心區域 12:00 關空調，核心區域（留崗 80 人）按節能模式（夏季 28℃、冬季 18℃）運行；
• 核心區域無人 20 分鐘關，有人 3 分鐘重啟。
（3）非辦公模式
• 17:00 強制關空調，杜絕整夜運行（日減無效能耗 1200kWh，占空調日均 18%）；
• 機房 / 值班室按值班模式（夏季 24-28℃、冬季 18-22℃），無人關、有人啟。
（4）特殊模式
• 加班：通過小程序 申請，默認溫夏季 26℃、冬季 20℃，結束即關；未申請則 20:00 后每 30 分鐘查感應，無人關；
• 會議：聯動預約系統，會前 30 分鐘啟（夏季 25℃、冬季 21℃），會后 30 分鐘關，延長則感應聯動；
• 極端天氣：高溫 / 低溫時預啟動延至 1.5 小時，斷電恢復后優先啟核心區域。
3. 安裝部署：分四階段推進
（1）前期排查（15 天）
• 空調建檔（位置、品牌、年限、參數），標記老舊設備（超 8 年），調參數防過載；
• 規劃通訊：主樓 / 附屬樓每層 1 網關，副樓每層 2 網關 。
（2）分時段安裝（45 天）
• 晚間 / 周末施工，按 “附屬樓→副樓→主樓” 順序；
• 壁掛安裝（距空調≤1 米，高 1.5 米），接線斷電操作，裝后通電測試；
• 老舊空調加裝電流模塊，超額定 15% 則降強度。
（3）分區域調試（21 天）
• 每棟試 7 天，優化參數（如附屬樓預啟動延至 1.2 小時）；
• 跨區域測同步關、優先啟，響應延遲≤10 秒。
（4）運維培訓（7 天）
• 8 名運維學故障排查、參數調、預警處理，考核上崗；
• 模擬 5 類應急場景，練 1 小時內處理。
（二）燈光智能控制子系統（lotus 控制器）
1. 核心功能：僅智能開關
• 聯動人體（5-8 米探測）、光照傳感器，低功耗（≤0.8W），聯能源系統；
2. 控制邏輯
• 辦公時段：班前 30 分，光照＜400lux 開，≥400lux 不開；無人 20 分鐘關，有人 3 秒開；
• 非辦公時段：17:00 關，崗?fù)?/ 機房常亮，22:00 后崗?fù)じ袘?yīng)開關；
• 特殊場景：加班面板啟（2 小時自動關），清潔 17:30-18:30 權限卡啟。
3. 安裝調試（10 天）
• 按區域點位裝（辦公室 25㎡1 臺，走廊 15 米 1 臺），嵌入式換舊開關；
• 測開關響應、聯動準確性，調感應延遲減頻繁開關。

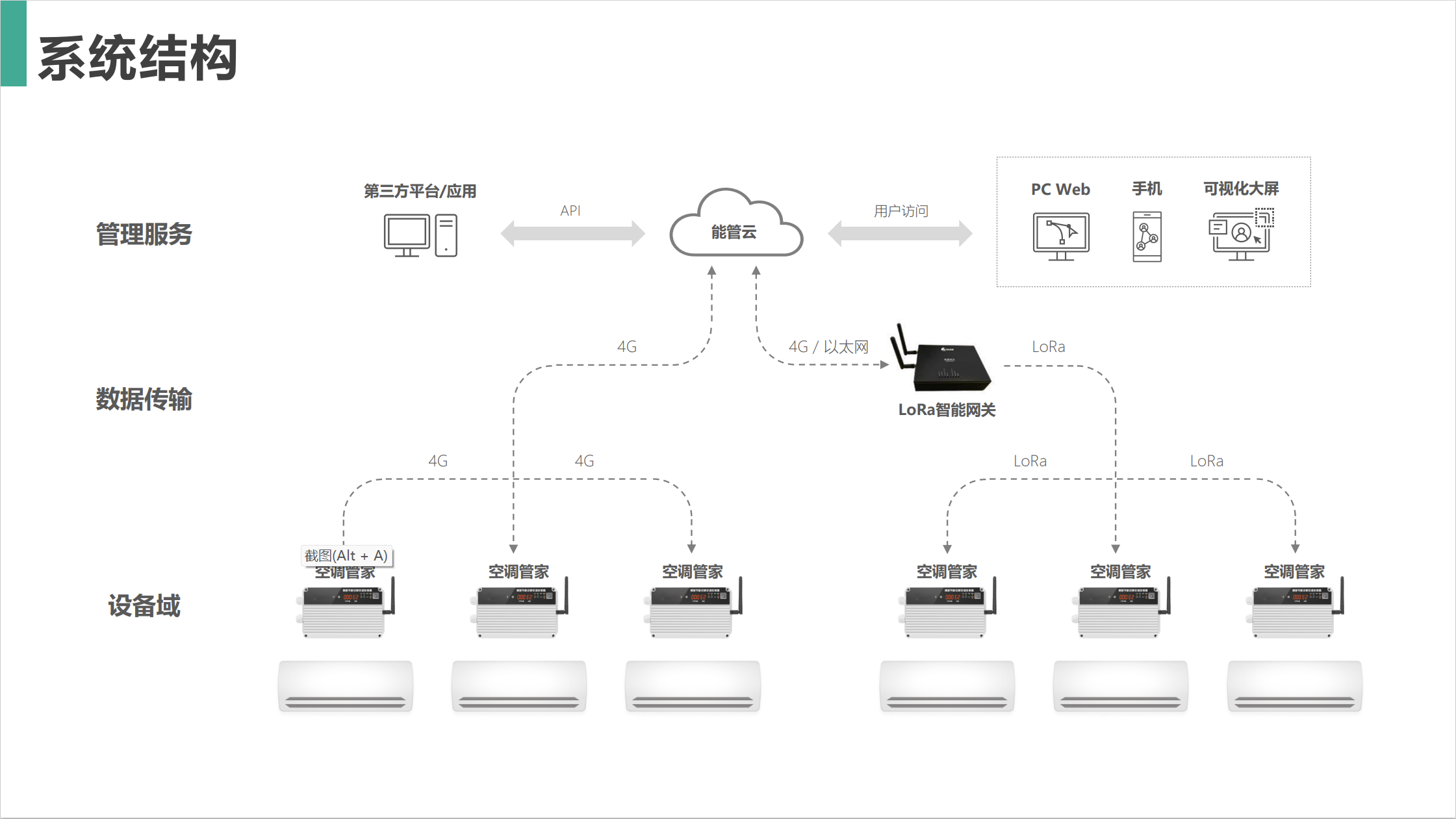

（三）能源管理系統：空調節能中樞
1. 架構：四級架構
• 終端：AC360 每 5 分鐘傳數據，lotus 每 30 分鐘傳；
• 網關：每棟 1 臺，優先傳空調異常數據；
• 云平臺：存空調能耗 / 參數，建分析模型；
• 管理端：電腦看空調實時狀態 / 能耗， 推故障 / 審加班。
2. 核心功能
• 監控：地圖顯空調狀態，點查溫、時長、能耗，遠程調；
• 分析：自動生成日 / 周 / 月報表，按區域 / 時段統計；
• 預警：溫異常、通訊斷、電流超，1 小時內響應；
• 聯動：下班關、會議啟、極端天氣調預啟動。
四、項目實施過程
（一）前期準備（2024 年初，2 個月）
• 能耗審計：10 個典型區域裝監測儀 30 天，發現非辦公時段空調運行率 32%、會議室夏溫 23℃；
• 設備體檢：拆機清濾網、換電容、修接線；
• 方案評審：專家提 23 條優化建議（如老舊空調電流保護）。
（二）空調控制器安裝（2024 年 3-4 月）
• 附屬樓試點（3.1-3.15）：裝控制器，調參數成手冊；
• 副樓攻堅（3.16-4.5）：加中繼器，通訊成功率從 82% 提至 99.6%；
• 主樓收尾（4.6-4.20）：分層施工 + 備用空調，不影響辦公。
（三）系統聯調（2024 年 4.21-5.10）
• 單設備指令響應 100%，延遲≤5 秒；
• 模擬下班忘關、加班申請，邏輯無誤；
• 調參數：夏辦公溫上限 26.5℃、午休核心區 27.5℃。
（四）燈光安裝（2024 年 5.11-5.20）
• 10 天裝完，測感應靈敏度、聯動準確性。
（五）試運行（2024 年 5.21-6.20）
• 空調能耗：6.10（工作日）3100kWh，較 2023 同期（4600kWh）降 32.6%，待機能耗降 91%；
• 員工反饋：89% 滿意溫穩定，7% 反饋加班啟慢（優化至 3 分鐘內）；
• 故障：6 次預警，平均處理 45 分鐘。
（六）正式運行與驗收（2024 年 6.21-10 月）
• 夏高耗期（7-9 月）空調能耗 11.6 萬 kWh，較同期（17.8 萬 kWh）降 34.8%；
• 第三方認定：無效運行能耗降 85.2%，達標；
• 獲評 “汕頭市 2024 節能示范項目”，方案入推廣目錄。
五、項目實施成效
（一）空調節能：三大突破
1. 能耗大幅降
• 2024.7-2025.3（9 個月）：空調耗電較同期降 34.2%；
• 待機能耗 降 89.4%，無效運行降 85.4%；
• 區域差異：副樓（老建筑）降 31.5%，主樓（新）降 36.8%；
• 年預測減空調能耗 24.3 萬 kWh，占總節能量 78%。
2. 碳減排突出
• 年減碳 242 噸，占總減碳 84.9%；
• 同類項目平均減碳率 25%，本項目 34.2%，省內領先。
3. 運維效率提
• 人力：4 人→1 人（減 75%）；
• 故障響應：4 小時→40 分鐘，32 次故障無影響辦公；
• 管理：查單臺日能耗，制考核辦法，納入績效。
（二）燈光控制：達標
• 能耗：14.5 萬 kWh，較同期降 24.9%，近 25% 目標；
• 滿意度：87% 滿意開啟及時，85% 滿意關閉準確。
六、技術亮點與創新點
（一）技術亮點
1. 老建筑通訊方案
• 副樓用 “網關 + 高增益天線”，通訊成功率 82%→99.6%，解決遮擋問題。
2. 老舊空調兼容
• 空調控制器加 “自適應學習”，3 天記響應曲線，調指令防過度運行。
（二）創新點
1. 三重關閉機制
• 17:00 自動關→17:10 查感應→20:00 強制關（非加班），誤開率 32%→0.5%。
2. 動態預啟動
• 夏溫≥32℃延至 1.5 小時，28-32℃保 1 小時，＜28℃縮至 40 分鐘，8 月預啟動能耗降 12%。
七、問題與解決方案
（一）副樓通訊中斷
• 問題：3-4 層空調控制器傳成功率 82%，預啟動慢；
• 解決：加外置天線（吸頂裝避管道），調通訊頻率 433→470MHz；
• 效果：成功率 99.6%，延遲≤5 秒。
（二）夏季負荷過高
• 問題：2024.8 高溫，主樓 1-2 層跳閘 2 次；
• 解決：緊急錯峰啟（隔 10 分鐘），裝電流傳感器，超 80% 額定值降強度；
• 效果：無再跳閘，能耗降 8%。
（三）員工溫異議
• 問題：試運行前 2 周，35% 反饋夏 26℃高、冬 20℃低，滿意度 65%；
• 解決：定彈性區間（夏 25.5-26.5℃、冬 19.5-20.5℃），分區調，設反饋鍵；
• 效果：2 周后滿意度 89%，反饋減 80%。
八、經驗總結與展望
（一）經驗總結
1. 先體檢后改造
• 空調清障修復，老舊設備節能率從 28%→31.5%，避免效果掩蓋。
2. 邏輯貼合場景
• 分區域 / 時段調溫，解決備用辦公室誤關問題，平衡舒適與節能。
3. 員工參與長效
• 反饋 + 考核，科室主動關無人空調，技術 + 管理雙驅動。
（二）未來展望
1. 擴展節能范圍
• 推 AC360 至食堂 / 活動中心（現人工控，能耗占 12%），預計年減 3.5 萬 kWh。
2. AI 優化控制
• 建能耗預測模型，預調預啟動 / 溫閾值，再提節能率 5%。
