斜墊鐵的制作要求和技術參數

時間:2022-01-23 分類:常見問題 點擊:4230次

  調整墊鐵_減震墊鐵_機床墊鐵廠家給大家介紹斜墊鐵制作要求和技術參數

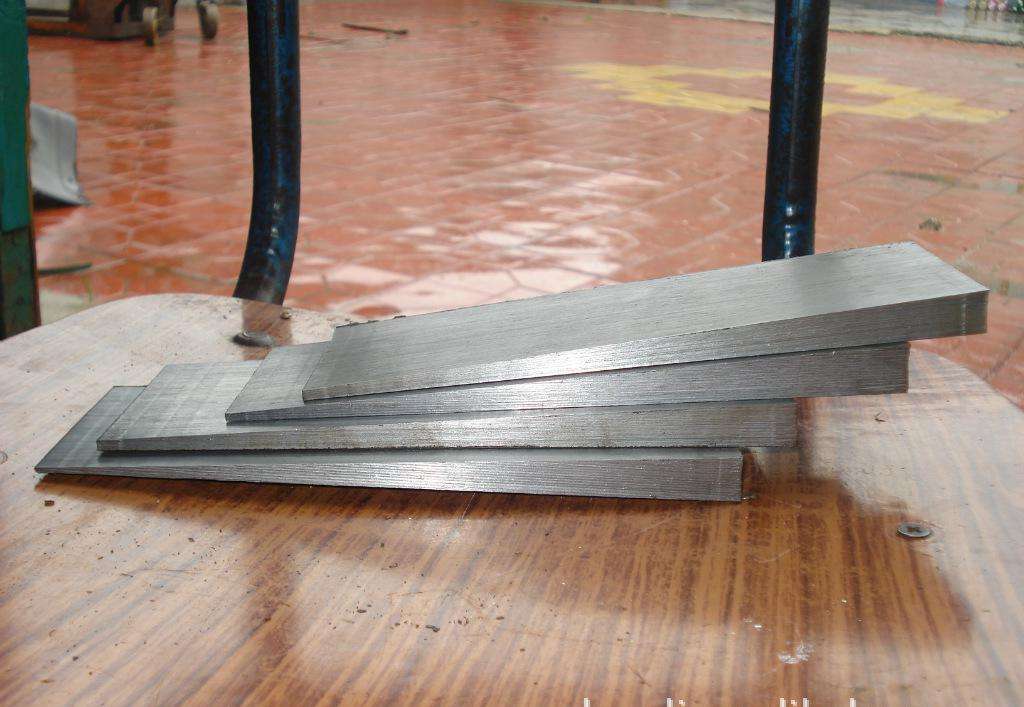

斜墊鐵一般沒有具體規格,一般是按設備重量設計圖紙,定做加工。但常用的規格有100*50;120*60;120*80;150*80;160*80;200*100;200*120;200*150;240*120;300*150等。斜墊鐵精度一般為△12.5,為一般粗糙精度斜墊鐵,△6.3為中級精度斜墊鐵,△3.2為精度斜墊鐵,△0.8為斜墊鐵(磨床磨削平面而成)。其用途是使設備在運轉過程中不發生傾斜、震動,保證設備在運轉過程中處于水平、穩定狀態,減少設備磨損,保證設備的良好運行及工件的高精度。機械設備安裝工程中斜墊鐵和平墊鐵的一般規定:調整墊鐵_減震墊鐵_機床墊鐵_斜墊鐵

  (1)斜墊鐵的材料可采用普通碳素鋼;平墊鐵的材料可采用普通碳素鋼或鑄鐵。

  (2)斜墊鐵和平墊鐵的制作應符合下列要求:1.規格和尺寸,應符合附表的規定。2.厚度H可根據實際需要和材料的材質和規格確定。斜墊鐵的斜度宜為1/10~1/20;對振動較大或設備的墊鐵斜度可為1/40。

  (3)采用斜墊鐵時,斜墊鐵的代號宜與同代號的平墊鐵配合使用。

  (4)斜墊鐵應成對使用,成對的斜墊鐵應采用同一斜度。

  在設備底座和基礎表面間設置墊鐵的作用是:

  (1)調整設備的標高和水平度;

  (2)矯正設備底座的微量變形;

  (3)將設備的負荷(包括設備重量、地腳螺栓拉緊力和其他附加力等)傳遞給基礎;

  (4)使設備底座與基礎面間保留的,以確保二次灌漿層能充滿設備底座底面與基礎表面之間的空隙;

  (5)設備不作二次灌漿時,墊鐵對設備的振動有阻尼作用。

  墊鐵的負荷和面積,墊鐵和灌漿層承受負荷有三種情況:

  (1)當墊鐵組數較多,且無灌漿層,或有灌漿層只起固定墊鐵和防止水、油流入底座下等作用時,負荷全部由墊鐵承受。

  (2)當墊鐵組有數量,每組墊鐵均墊穩、墊實,且灌漿層與設備底座底面接觸緊密時,負荷由墊鐵和灌漿層共同承受。

  (3)當設備底座下墊鐵組數較少或采用無墊鐵安裝,墊鐵或調整螺釘只起設備找標高、找水平作用,灌漿層和設備底座底面接觸緊密時,負荷全部由灌漿層承受。
