LoRa空調控制器的接線和配置方法
時間: 2025-02-21瀏覽次數：
一、安裝前準備 在開始對廣州派谷電子的 AC360 LoRa 空調控制器進行接線與配置之前，請務必做好以下準備工作： 確認設備完整性 ：仔細檢查 AC360 LoRa 空調控制器及其配件是否齊全，無
一、安裝前準備
在開始對廣州派谷電子的 AC360 LoRa 空調控制器進行接線與配置之前，請務必做好以下準備工作：
確認設備完整性：仔細檢查 AC360 LoRa 空調控制器及其配件是否齊全，無任何損壞跡象。確?？刂破魍庥^無劃痕、裂縫，各接口無變形或損壞。
工具準備：準備好所需的接線工具，如螺絲刀、剝線鉗等，確保工具完好且適配相應的接線操作。
斷電操作：為了確保人身安全和設備不受損壞，在進行任何接線工作之前，務必?cái)嚅_相關電源，包括空調電源以及可能涉及的其他電源。
二、接線方法
（一）電源接線

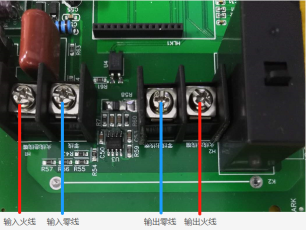

1.220V 電源接入：將 220V 的輸入電源線的零線（通常為藍色）和火線（通常為棕色或紅色）對應接到控制器的輸入接線端。接線時，使用螺絲刀將接線端螺絲松開，將電源線插入對應孔位，再擰緊螺絲，確保接線牢固，避免因松動導致發熱、接觸不良甚至引發電氣事故。
2.380V 電源接入：對于 380V 的電源，需將 A 相、B 相、C 相以及零線接入控制器的輸入接線端。同樣，按照上述操作方式，確保每一根線都牢固接入，接線過程中要嚴格區分不同相序，避免接錯。
（二）空調連接接線
220V 空調連接：將 220V 空調的電源線的零線和火線接到控制器的輸出接線端，操作方法與電源接線類似，務必保證連接牢固。對于大功率 220V 空調，要特別注意檢查控制器中繼電器的額定電流是否能夠滿足空調啟動和運行時的電流要求。若繼電器額定電流過小，可能導致繼電器損壞，影響空調正常運行。
380V 空調連接：把 380V 空調的 A 相、B 相、C 相及零線接入控制器輸出接線端。針對大功率 380V 空調，同樣要確保繼電器額定電流匹配空調的啟動和運行電流，以保障設備穩定運行。
二）空調連接接線
220V 空調連接：將 220V 空調的電源線的零線和火線接到控制器的輸出接線端，操作方法與電源接線類似，務必保證連接牢固。對于大功率 220V 空調，要特別注意檢查控制器中繼電器的額定電流是否能夠滿足空調啟動和運行時的電流要求。若繼電器額定電流過小，可能導致繼電器損壞，影響空調正常運行。
380V 空調連接：把 380V 空調的 A 相、B 相、C 相及零線接入控制器輸出接線端。針對大功率 380V 空調，同樣要確保繼電器額定電流匹配空調的啟動和運行電流，以保障設備穩定運行。
（三）溫度傳感器接線
若希望實現更精準的溫度控制，可外接溫度傳感器。將溫度傳感器的信號線接入控制器的溫度傳感器接口。在接線時，注意信號線的正負極性（如有區分），確保連接正確。連接完成后，檢查傳感器安裝位置是否合理，應選擇能準確反映被控空間溫度的位置，避免安裝在風口、熱源附近等可能導致溫度測量不準確的地方。
三、配置方法
（一）設備初始化
完成接線且檢查無誤后，接通控制器電源。此時，控制器可能會進行短暫的自檢過程，觀察控制器上的指示燈狀態，若指示燈正常閃爍或顯示特定的初始化完成標識，表明設備自檢通過。
部分情況下，控制器可能需要進行初始參數設置，如語言選擇、時間設置等?？赏ㄟ^控制器上的操作按鈕或配套的設置軟件（若有）進行相應設置。
（二）LoRa 模塊配置（若涉及）
1、LORA版本設備的通訊信道出廠設置默認都為1，設備上電后LORA模塊指示燈會閃爍表示通訊模塊運行正常。
用管理員遙控器設置設備所要通訊的LORA網關的信道。
第1步：需要給網關設備設置信道（數字范圍1~83）。
注：當有多個網關的時候，網關的信道碼之間不能重復或相鄰的數字，如1、2、3等。
第2步：用管理員遙控器對著AC360按MENU→TEST→3→ 自己設置的數字（范圍2~99）設置485地址空調空調。
注：設備連接遠程控制系統之前，必須設置好預先規劃的485地址，同一網關下的各個設備不能有重復的485地址。
第3步：用管理員遙控器對著AC360按MENU→TEST→0 →（數字范圍1~83）來設置AC360的信道。設備信道與所連接的網關的信道相同。
（三）溫度控制參數設置
進入控制器的溫度控制設置界面，可設置目標溫度值。根據實際使用需求，設定期望的室內溫度，如夏季制冷可設置為 26℃左右，冬季制熱可設置為 20℃左右。
還可設置溫度控制的上下限偏差值。例如，設置偏差值為 ±1℃，當室內溫度高于目標溫度 1℃時，控制器將控制空調制冷運行；當室內溫度低于目標溫度 1℃時，控制器將控制空調制熱運行，從而實現較為精準的溫度控制。
此外，部分控制器可能支持溫度控制模式選擇，如自動模式、制冷模式、制熱模式等，可根據實際應用場景進行相應選擇。
（四）其他功能配置（如有）
LORA
空調控制器具備定時功能，可在設置界面中設置空調的定時開啟和關閉時間。例如，設置每天早上 8 點開啟空調，晚上 10 點關閉空調，以滿足特定的使用需求，達到節能和舒適的目的。
廣州派谷LORA空調控制器還支持風速調節、模式切換等功能的配置?？筛鶕?jù)實際需求，通過控制器設置界面或配套軟件對這些功能進行相應設置，實現對空調更全面的控制。
在完成所有接線和配置工作后，再次檢查所有設置和連接是否正確。然后，接通空調電源，測試 AC360 LoRa 空調控制器是否能正?？刂瓶照{(diào)運行，各項功能是否達到預期效果。若在使用過程中遇到問題，請參考產品說明書或聯系廣州派谷電子的技術支持人員尋求幫助。
